NAS装配系列第一篇

一.前言

就在2020年1月底，我为我正在服役的笔记本添置了一块2T的西数机械硬盘。但是由于时间推移，近150天过去了。而随着时间增长的是数据量的增长，2T机械硬盘有的1853GB的空间只剩下了不足860GB，也就是说在这一段时间里平均每一天就产生了5GB的数据。伴随而来的就是我的存储空间不足恐惧症XD。
​ 而后，在曾经看到LTT的PB级服务器以后，又在B站看到了翼王组装的小NAS.于是乎，我便萌生了自建NAS的企划。

这个NAS装配系列算是我对组建NAS的心路历程吧，在装配的过程中学习了很多很多的东西，我也非常的感谢在这些领域中的先行者前辈们的帮助，在开始讲述之前我先谢谢他们对我的帮助。

二.NAS硬件选择

2.1NAS功能需求

首先就是NAS最根本的功能:网络存储，我希望NAS可以又至少20TB的存储空间来满足我日益增长的数据存储需求。

其次自然是可以提供网络影音播放的能力，这样就不需要吧电影拷来拷去了。

还有，由于我现在是一名带学生，还是被宿舍路由器限制单设备联网的带学生，于是乎也对NAS有了软路由的需求。

然后，还有一个非常重要的-功耗!! 简单计算一下7x24小时工作的NAS功耗每高10W每年电费就要多近90元，因此要尽量将NAS功耗压在50W以下。

还是因为我是带学生，NAS只能放在宿舍并且7x24小时运行，因此噪音也不能太大。

最后，最重要的预算。不包含硬盘控制成品总价在2000元以下。

在确定需求之后就是确定NAS的配置了(成品高配NAS价格贵到爆炸，直接puss)。

2.2配置单

在组建NAS之前，查询相关的资料是必须的(资料来源论坛:CSDN，PCEVAE，chiphell，什么值得买视频:翼王，钱韦德，司波图，旋律果子)

在参考一系列资料以后(主要参考视频)列出了一下清单（2020/7/24更新）:

旧版：

2.3机箱

这个配置单最先确定下来的就是机箱，在看过钱韦德的视频以后选择了HP Gen7作为NAS的机箱。

HP Gen7机箱尺寸21cm(W) x 27cm (H) x 25cm (D)，只支持17x17 mini-itx的小主板，使用1u/flex电源；有四个3.5寸硬盘位，配锁；机箱原配一个12cm风扇，风道是前部进风后部出风；机箱前面板带四个USB2.0，没有3.0。机箱顶部空间是个3.5寸光驱位，而且可以在上面再加上一个3.5寸+两个2.5寸或者是四个2.5寸的空间。

在光驱位加上4x2.5吋硬盘架的情况下，那么HP Gen7机箱在这比较小的空间里可以塞下8块硬盘(重点是价格便宜多了:D)，就这么看在这一台NAS装配完成以后，我希望它可以提供4x4Tb+3x2Tb+120G共计约22Tb的存储空间(如果资金充足则提高到50Tb)并且正常服役至少3年。

2.4主板

在确定机箱是HP Gen7以后就需要确定主板。主板，CPU和散热的型号主要参考pcoartpicker的信息。

我对于NAS要求比较高但是预算又比较低，(mini-itx尺寸,4个以上的SATA接口,能上ECC,能跑软路由)，所以只能使用老一些的服务器级主板。于是乎华硕妖板P9D-I进入视线。500元价格，mini-itx尺寸，LGA1150接口，详细配置如下表(官网资料):

P9D-I还有支持Intel RST、LSI MegaRAID(Linux/Windows)；Aspeed AST2300集成显卡负责2D显示输出，32MB显存；华硕ASMB7模块负责KVM等远程管理功能；背部接口一个键鼠PS/2、两个USB 3.0、两个USB 2.0、一个串口、一个DVI。

就纸面参数而言，华硕妖板称号名不虚传，不过P9D-I这一个服务器主板最大的遗憾就是不支持HDMI视频输出，不过只是当NAS使用也无所谓没有HDMI接口了。

2.5CPU

确定了机箱和主板的型号之后，自然而然就到了CPU的选择了。

CPU的选择除了依然借助pcoartpicker的信息以外，还有参考CPU Boss的数据(包括后面出现的CPU数据都来自这两个网址)。

由于NAS最重要的是存储空间，因而P9D-I主板上的唯一一个PCI-E x16只能让位给阵列卡提供更多的SATA接口。于是独立显卡就无法安装了，但是又因为NAS的功能需求里就包含了影音播放的功能，那么CPU就 必须带有核显了。

但但但但是!!!!带有核显的Xeon E3 1150针CPU的TDP都高达84W!就算平时正常使用达不到这么高的TDP，但依然可能导致我的钱包大破:D(而且像带核显最便宜的E3 CPU: E3-1225V3也要300元依旧大破)。综上所述，只能放弃服务器级的E3 CPU了，然后就盯上了Core I3系列CPU。较低的功耗，带有核显简直完美XD。

在确定选择I3系列CPU以后，那么就算对比价格和性能了。在使用CPU Boss并经过一段时间终于挑选出来一个CPU:I3-4160虽然TDP还是爆表了，不过又要性能又要省电肯定不可能的啦XD。

(之所以不选择带T的I3,那就是因为带T的CPU功耗是低了但是性能也低，而且还更贵了，puss)

CPU Boss上I3-4160性能:

至此CPU选择完成撒花★,°:.☆(￣▽￣)/$:.°★ 。

2.6散热

确定CPU接下来就很容易确定散热器了。

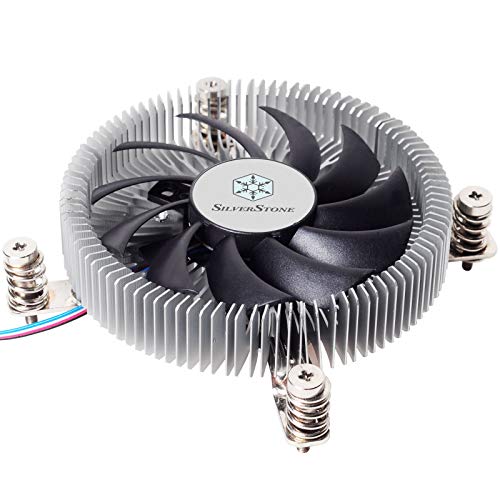

不过难度是也有的，那就是HP Gen7的机箱留给主板散热的空间非常小，只有25mm高，还要压得住I3-4160 54W的TDP。因此在pcoartpicker中我找到了合适的散热器-银欣NT07-115X。风扇转速: 1500-3600转，噪音等级: 21.9-34.7分贝，高度: 23mm。

2.7内存

内存就根据主板和CPU配置就好了。

主要是为了数据安全性所以选择了带ECC的内存，这也影响了主板和CPU的选择。

所以就简简单单普普通通的选择了拆机的三星DDR3 ECC普条(不是不想买新的啊，钱包君扛不住啊/(ㄒoㄒ)/~~)

2.8电源

本来卖HP Gen7机箱的店铺有附带的电源，不过为了我的数据安全考虑还是选择了全新的flex电源(钱包大破)

2.9拓展

拓展部分就比较杂了,主要就是4*2.5吋的光驱位硬盘架，还要与之配套的PCI-E拓展卡型号9217-8I(拆机)可以提供2个全速的SAS接口。还要就算一些SATA线，供电线等等了。

2.10硬盘

前期就先使用50包邮的3.5吋拆机机械硬盘吧XD。

高风险就高风险，4个3.5吋硬盘刚好先组一个Raid10保证速度又有安全性就是有一点浪费:( 。

不过组建完NAS之后也要起码试运行半年。用新硬盘的话，如果在这半年里NAS炸了那就亏大了:D。

2.11硬件选择完成

至此NAS硬件选择就完成了，剩下的就是等待资金到位开始组装了:D ，待硬件到齐之后就是NAS组装啦，到时候再更新~(绝对不是咕咕咕)

0.更新时间.

1. 2020.06.21
2. 2020.06.22
